Платформа Cisco UCS вышла на рынок достаточно давно не только по меркам IT и вопрос зачем этот обзор возникнет наверное сразу после прочтения заголовка. Цель обзора следующая — дать общее представление об архитектуре Cisco UCS тем, кто только начинает с ней знакомиться.

У многих Unified Computing System (UCS) ассоциируется в первую очередь с блэйдами Cisco, но это не совсем так. Unified Computing System — это архитектура (идеология) построения IT инфраструктуры, в которую так же прекрасно интегрируются и рэковые серверы компании Cisco.

Унифицированная система Cisco UCS

Основных «кубиков» инфраструктуры три:

• вычислительные узлы (серверы)
• сеть передачи данных (Cisco SingleConnect)
• управление (UCS Manager)

Интегрированное управление

Мозг системы — UCS Manager

• Единое управление всей системой (до 160 серверов и вся LAN/SAN инфраструктура) из одной точки (резервированной)
• Физические серверы не являются объектом конфигурирования – они всего лишь часть ресурсного пула
• Внутренние сетевые порты не являются объектами конфигурирования – они настраиваются автоматически
• Конфигурируются общие политики, шаблоны, профили – многократно используемые, тиражируемые элементы
• Все серверные настройки отвязаны от «железа» – «динамические», «мобильные», «масштабируемые»
• Система управления интегрирована и резервирована
• Полнофункциональный двунаправленный API-интерфейс: доступны ВСЕ функции управления комплексом

Сервисный профиль

Сервисный профиль – абстрактная, мобильная, тиражируемая конфигурацию сервера (или серверов):

• идентификаторы (UUID, MAC, WWN)
• ввод-вывод (число, тип и конфигурация адаптеров)
• конфигурация (BIOS, прошивки, RAID и т.д.)
• сетевые подключения (VLAN, VSAN, QoS и т.д.)

Сервисный шаблон

• вся серверная ферма настраивается в одном шаблоне – один объект для управления десятками и сотнями серверов и их сетевыми подключениями
• полная абстракция от оборудования – шаблон определяет конфигурацию сервера полностью, и может быть применен к оборудованию разного типа
• массовое изменение аппаратной конфигурации фермы через модификацию одного объекта
• ферм в системе может быть много

Инфраструктура  Cisco UCS

Теперь более подробно рассмотрим состав «кубиков»

• Fabric Interconnect — 48 или 96 универсальных портов (GE, 10GE, FC) или 32 порта 40GE или 24 порта 40GE + 16 универсальных; «мозг» и «сердце» всей системы — до 20 серверных шасси, 160 серверов

• блейд-шасси — просто коробка для серверов

• модуль ввода-вывода — выносная линейная карта Fabric Interconnect до 40G к каждому серверу, до 160G к Fabric Interconnect-у

• адаптер ввода-вывода — 2x4x10G или 2x40G выносная линейная карта фабрики внутри сервера

Графически структуру можно представить следующим образом

Серверная подсистема Cisco UCS состоит из стоечных и блейд-серверов (на момент написания обзора поколения M5)

• B200 M5 — 2x Intel Xeon Scalable (до 28 ядер); 24 слота DIMM DDR4-2666 (до 3TB); 2xSFF диска SAS/SSD/NVMe; поддержка PCIe Flash и 2xM.2/ 2xSD; до 2-х GPU; до 80G ввода-вывода

• B480 M5 — 4x Intel Xeon Scalable (до 28 ядер); 48 слотов DIMM DDR4-2666 (до 6TB); 4xSFF диска SAS/SSD/NVMe; поддержка PCIe Flash и 2xM.2/ 2xSD; до 4-х GPU; до 160G ввода-вывода

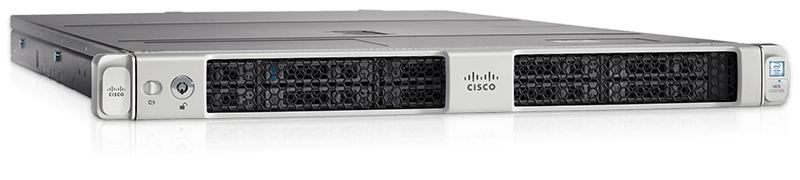

• С220 M5 — до 2x Intel Xeon Scalable (до 28 ядер); 24 слота DIMM DDR4-2666 (до 3ТБ); 4 LFF или 10 SFF дисков (all-NVMe); 1RU

• С240 M5 — до 2x Intel Xeon Scalable (до 28 ядер); 24 слота DIMM DDR4-2666 (до 3TB); 24 SFF или 12 LFF дисков + 2 SFF сзади; 2RU

• С480 M5 — до 4x Intel Xeon Scalable (до 28 ядер); до 6ТБ RAM, до 6 GPU; 24 + 8 SFF дисков (all-NVMe); 4RU

Все стоечные серверы могут коммутироваться и управляться UCS Fabric Interconnect, являясь ресурсами в составе UCS системы.

На этом общий обзор завершен. Более подробно с компонентами системы можно ознакомиться на продуктовых страницах нашего сайта.
