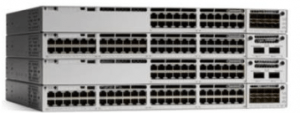

Cisco-switches-Catalyst9300



Коммутаторы Cisco Catalyst линейки 9300 представляют из себя продолжение и развитие идей самой популярной в направлении сетей уровня кампуса серии стекируемых коммутаторов Catalyst 3850 и 3650. Эти сетевые коммутаторы созданы для IoT, Cloud Computing, обеспечения безопасности и являются основой новейшей архитектуры Cisco уровня предприятия — Cisco Software Define Access (SD-Access).

Cisco Catalyst 9300 могут поддерживать до 384 портов с питанием UPOE до 60Вт, кроме того поддерживаются стандартные протоколы питания через Ethernet POE+ и PoE. Серия обеспечивает высокий уровень безопасности, поддержку набора стека протоколов AVB для аудио и видио коммутации, стандарт IEEE 1588, анализ сервисов сети и классификацию для приложений IoT.

Коммутаторы поддерживают облачную инфраструктуру. Cisco обеспечивает готовый для облачных технологий подход, который охватывает все уровни сети предприятия, от уровня приложений в ЦОД до пользователей на границе сети.

Так же как и серия C3850, C9300 обеспечивают интеллектуальное и лёгкое управление беспроводной сетью с помощью интегрированного контроллера WiFi. Отличительной особенностью новых коммутаторов является возможность работы в беспроводных сетях высокой плотности по стандарту 802.11ac Wave 2 (поддерживается 48 точек доступа) не теряя в компактности (высота 1 RU).



Новый принцип построения и управления сетями доступа SD-Access является центральной частью дизайна Cisco Digital Network Architecture (Cisco DNA). Программно-определяемые сети доступа Cisco® (SD-Access) представляют собой экспоненциальный и фундаментальный сдвиг в том, как мы разрабатываем, создаем и управляем сетями, позволяя корпоративным заказчикам сокращать операционные расходы (OpEx) и снижать риск при создании гибкой инфраструктуры, которая обеспечивает согласованные политики и услуги для проводных, беспроводных и гибридных сетей.

Это решение обеспечивает автоматизацию на основе политик от уровня границы сети до уровня облака с безопасной сегментацией для пользователей и устройств, включенными в единую сетевую фабрику, значительно упрощая и масштабируя операции, обеспечивая при этом полную видимость и быстрое предоставление новых сервисов.
Автоматизируя повседневные задачи, такие как конфигурация, обеспечение и устранение неполадок, SD-Access сокращает время, необходимое для адаптации сети, улучшает разрешение проблем и уменьшает влияние инцидентов безопасности. Это приводит к значительно более простым операциям и снижению затрат.

ОБЗОР ПРОДУКТА. ВОЗМОЖНОСТИ.



● Самый высокий уровень масштабирования с точками доступа доступа Wave 2, на контроллере одного коммутатора
● Ориентированная на приложения интегральная схема UADP 2.0 (ASIC) с программируемыми возможностями конвейера и микрокоманд, а также настраиваемое на основе шаблонов распределение пересылки L2 и L3, списков доступа (ACL) и записей качества обслуживания (QoS)
● Процессор Intel® x86 с памятью 8 ГБ и 16 ГБ флэш-памяти и внешний USB 3.0 накопитель с возможностью подключения к жесткому диску для хранения контейнеров
● Слот USB 2.0 для загрузки изображений системы и настройки конфигурации
● До 480 Гбит/с локальной полосы пропускания стека
● Гибкие и плотные аплинки с 1G, Multigigabit, 10G и 40G, с готовностью платформы для 25G
● Гибко настраиваемые порты доступа с линками 1G и Multigigabit
● Лучшие возможности по питанию на портах PoE с 384 портами PoE на стек, 60W Cisco UPOE и PoE+
● Интеллектуальное управление питанием с помощью технологии Cisco StackPower, обеспечивающее резервирование мощности для коммутаторов стека за счёт питания других членов стека
● Линейный, гибкий NetFlow (FNF) на основе аппаратных средств, обеспечивающий сбор до 64 000 потоков в семпле
● Аппаратная поддержка IPv6, обеспечивающая маршрутизацию и коммутацию на скорости портов для IPv6
● Поддержка двойного стека IPv4/IPv6 и динамической аппаратной коммутации и маршрутизации таблиц для упрощения миграции IPv4-to-IPv6
● IOS XE, современная операционная система для предприятий с поддержкой программируемой модели, включающая NETCONF, RESTCONF, YANG, встроенные скрипты Python, поточную телеметрию, container-based хостинг и патчинг для критических баг-фиксов. ОС также имеет встроенную защиту от runtime атак.

 ● SD-Access: коммутаторы серии Cisco Catalyst 9300 образуют базовый блок для построения SD-Access, ведущей архитектуры предприятия Cisco:
◦ Автоматизация на основе политик от границы сети до уровня облака
◦ Упрощенная сегментация и микросегментация с предсказуемой производительностью и масштабируемостью
◦ Автоматизация через контроллер Cisco Application Policy Infrastructure Controller Enterprise Module (APIC-EM)
◦ Политики, исполняемые с помощью Cisco Identity Services Engine (ISE)
◦ Обеспечение сети, предоставляемое через Network Data Platform
◦ Более быстрый запуск новых бизнес-сервисов и значительное улучшение времени разрешения проблем
● Включение «из коробки» Plug and Play (PnP): простое, безопасное, унифицированное и интегрированное предложение для облегчения развертывания или обновления новых филиалов или кампусов в существующей сети
● Расширенная безопасность:
◦ Encrypted Traffic Analytics (ETA): вы можете использовать машинное обучение для выявления и принятия мер в отношении угроз или аномалий в вашей сети, включая обнаружение вредоносных программ в зашифрованном трафике (без расшифровки) и детектирование распределенных аномалий
◦ Поддержка AES-256 с мощным 256-битным алгоритмом шифрования MACsec, доступным на всех моделях
◦ Надежные системы: привязанность к оборудованию Secure Boot и безопасная уникальная идентификация устройства (SUDI) для Plug and Play, чтобы проверить идентичность аппаратного и программного обеспечения
МОДЕЛЬНЫЙ РЯД

Модель

Количество 10/100/1000 или Multigigabit медных портов

Блок питания AC по-умолчанию

Доступная мощность PoE

Cisco StackWise-480

Cisco StackPower

C9300-24T

24

350W AC

Да

Да

C9300-48T

48

350W AC

Да

Да

C9300-24P

24 POE+

715W AC

445W

Да

Да

C9300-48P

48 POE+

715W AC

437W

Да

Да

C9300-24U

24 Cisco UPOE

1100W AC

830W

Да

Да

C9300-48U

48 Cisco UPOE

1100W AC

822W

Да

Да

C9300-24UX

24 Multigigabit Cisco UPOE
(100 Mbps or 1, 2.5, 5, or 10 Gbps)

1100W AC

560W

Да

Да

МОДУЛИ РАСШИРЕНИЯ

Модуль расширения

Описание

C9300-NM-4G

9300 Series 4x 1G Network Module

C9300-NM-8X

9300 Series 8x 10G Network Module

C9300-NM-2Q

9300 Series 2x 40G Network Module

C9300-NM-4M

9300 Series 4x Multigigabit Network Module

 ПРОИЗВОДИТЕЛЬНОСТЬ

Описание

Performance

Производительность коммутации

208 Gbps on 24-port Gigabit Ethernet model

256 Gbps on 48-port Gigabit Ethernet model

640 Gbps on 24-port Multigigabit Ethernet model

Производительность стека

480 Gbps

Максимальное количество MAC адресов

32,000

Максимальное количество IPv4 маршрутов (ARP плюс изученные маршруты)

32,000 (24,000 прямых маршрутов 8000 непрямых маршрутов)

Количество IPv4 маршрутов

32,000

Количество IPv6 маршрутов

16,000

Количество мультикастных маршрутов

8000

Количество QoS записей

5120

Количество ACL

5120

Пакетный буфер на SKU

16 MB буфер для 24- или 48-портовой Gigabit Ethernet модели

32 MB буфер для 24-port Multigigabit модели

FNF записей

64,000 потоков 24- и 48-портовую Gigabit Ethernet модель

128,000 потоков на 24-port Multigigabit модель

DRAM

8 GB

Flash

16 GB

VLAN IDs

4000

Количество интерфейсов Switched Virtual Interfaces (SVIs)

2000

Jumbo фреймы

9198 bytes

Количество маршрутизируемых портов на стек

208

Беспроводная сеть

Полоса пропускания беспроводной сети на коммутатор

До 96 Gbps на 48-port Gigabit Ethernet модель

До 48 Gbps на 24-port Gigabit Ethernet модель

Ёмкость маршрутизации (с 2x 40 Gigabit Ethernet аплинками для 24-port и 48‑port модели)

Модель

Ёмкость маршрутизации

C9300-24T

154.76 Mpps

C9300-24P

154.76 Mpps

C9300-24U

154.76 Mpps

C9300-48T

190.48 Mpps

C9300-48P

190.48 Mpps

C9300-48U

190.48 Mpps

C9300-24UX

400 Mpps
