VxRail представляет из себя гиперконвергентное решение, базирующееся на серверной платформе Dell EMC и программном обеспечении VMware, основным компонентом которого в данной инфраструктуре является VMware Virtual SAN. С концепцией vSAN можно ознакомиться на продуктовой странице нашего сайта здесь, а далее рассмотрим аппаратную составляющую комплекса, а также особенности и правила организации кластера.

Dell EMC VxRail G-Series

Форм-фактор

Шасси имеет высоту 2U и предназначено для установки в стандартные серверные стойки.

Dell EMC VxRail G-Series Front

Спереди размещаются диски, которые делятся поровну между серверными узлами, находящимися сзади вместе с  блоками электропитания.

Dell EMC VxRail G-Series Rear



Серверные узлы

Вариантов два: G560 и G560F. Отличаются друг от друга дисковой составляющей: первый — гибридный, второй — All-Flash.

Dell EMC VxRail G-Series Top



Процессоры

Каждый узел поддерживает до 2-х процессоров Intel Xeon Scalable с вариацией по количеству ядер от 4-х до 56-ти.

Dell EMC VxRail G560 Top



Память

Оперативной памяти поддерживается до 8-ми DIMM на CPU, 16-ть на систему. При использовании планок RAM объемом 128GB возможно получить до 2TB на сервер.

Dell EMC VxRail G560 Memory



Дисковая подсистема

Для загрузки гипервизора используется 1 x 240GB SATA M.2 “BOSS”.  Как уже писалось выше, дисковая корзина шасси делится поровну между 4-я узлами, поэтому каждому серверу доступно 6-ть носителей максимум. Дисковая группа одна.

Dell EMC VxRail G-Series HDD

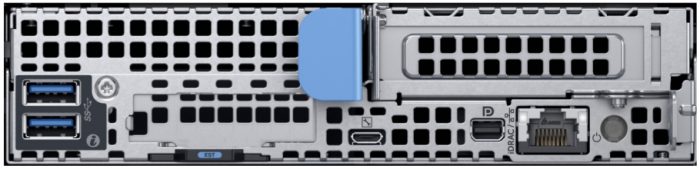

Ввод/вывод

Здесь возможности следующие:

  • USB 3.0 — 2 стандартно
  • управление — выделенный сетевой порт iDRAC 1Gb стандартно (возможно использовать в качестве сетевого порта)
  • mezzanine card slot — используется для установки HBA H330
  • OCP ( Open Compute Project) card slot — поддерживается установка Intel CNA X710 — Dual Port Adapter (2×10 GbE SFP+)
  • Expansion Slots — 1 Low Prole PCIe 3.0, варианты карт — 2×10 GbE RJ45, 4×10 GbE RJ45, 2×10 GbE SFP+,  2×25 GbE SFP+
Dell EMC VxRail G560 Rear



Правила

Существует определенный набор требований при организации кластера, а именно:

  • все ноды в шасси должны быть идентичны
  • 2-Node vSAN configurations не поддерживается
  • смешивание hybrid и all flash узлов в рамках кластера не поддерживается
  • base networking должна быть одного типа (1GbE, 10GbE или 25GbE)
  • если имеется несколько шасси, то они должны заполняться равномерно

Dell EMC VxRail G-Series — это высокоплотное гиперконвергентное решение для виртуализированных приложений общего назначения и нагрузок VDI, не требующих использования GPU карт. Если вам требуется именно такое решение — обращайтесь!
