VxRail представляет из себя гиперконвергентное решение, базирующееся на серверной платформе Dell EMC и программном обеспечении VMware, основным компонентом которого в данной инфраструктуре является VMware Virtual SAN. С концепцией vSAN можно ознакомиться на продуктовой странице нашего сайта здесь, а далее рассмотрим аппаратную составляющую комплекса, а также особенности и правила организации кластера.



Серверные узлы

Модель одна — S570.

Dell EMC VxRail S-Series



Форм-фактор

Строительным блоком является нода, имеющая высоту 2U и предназначенная для установки в стандартные серверные стойки.

Dell EMC VxRail S-Series Front



Процессоры

Каждый узел поддерживает до 2-х процессоров Intel Xeon Scalable с вариацией по количеству ядер от 4-х до 56-ти.



Память

Оперативной памяти поддерживается до 12-ти DIMM на CPU, 24 на систему. При использовании планок RAM объемом 128GB возможно получить до 3TB на сервер.

Dell EMC VxRail S-Series Top



Ввод/вывод

С портами дело обстоит следующим образом:

  • Network — дочерняя сетевая плата в вариантах: 4×1 GbE RJ45, 4×10 GbE RJ45, 4×10 GbE SFP+ или 2×25 GbE SFP+
  • управление — выделенный сетевой порт iDRAC 1Gb на задней панели стандартно
  • Expansion Slots — до 3-х PCIe 3.0 доступно под карты расширения портов 4×10 GbE RJ45, 4×10 GbE SFP+ или 2×25 GbE SFP+

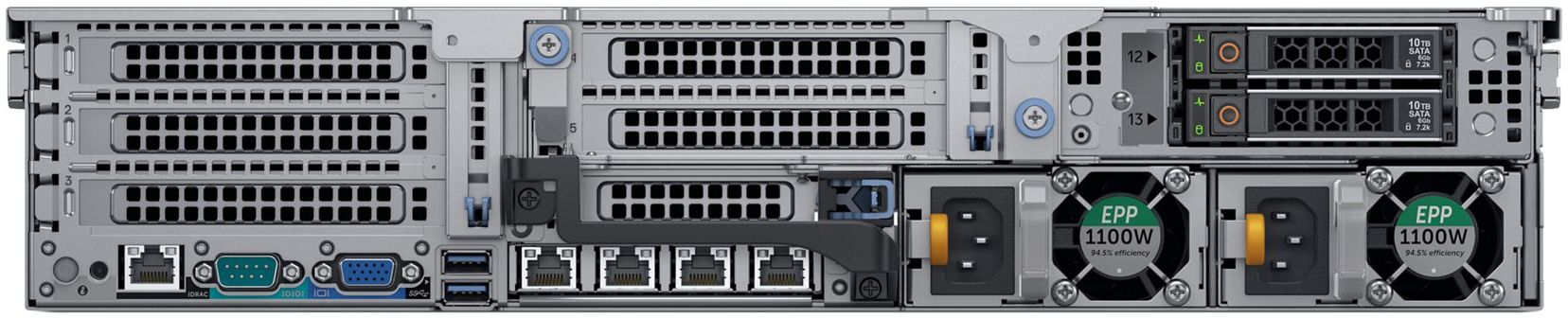

Dell EMC VxRail S-Series Rear



Дисковая подсистема

Для загрузки гипервизора используется 2 x 240GB SATA M.2 RAID 1 “BOSS”.  Шасси вмещает до 12-ти носителей 3,5 дюйма спереди +2 отсека 2,5 сзади. Максимальное количество дисковых групп — 2.

Dell EMC VxRail S-Series HDD



Правила

Существует определенный набор требований при организации кластера, а именно:

  • первые три ноды кластера должны быть идентичны
  • 2-Node vSAN configurations не поддерживается
  • смешивание hybrid и all flash узлов в рамках кластера не поддерживается
  • base networking должна быть одного типа (1GbE, 10GbE или 25GbE)

Dell EMC VxRail S-Series -это гиперконвергентная система, ориентированная на виртуализованные приложения, требующие большого дискового пространства — Big Data, Analytics или Collaboration. Если имеется задача из данной области, обращайтесь — с радостью реализуем вместе!
