Huawei E9000 Converged Infrastructure Blade Server Chassis



Форм-фактор

Huawei E9000 Converged Infrastructure Blade Server Chassis имеет высоту 12U и предназначено для монтажа в стандартные серверные стойки. Спереди устанавливается до 16-ти блэйдов половинной высоты или 8-ми полноразмерных. Сзади размещаются вентиляторы, блоки электропитания, модули управления и ввода/вывода.

Huawei E9000 Converged Infrastructure Blade Server Chassis Front and Rear





Блоки электропитания имеются переменного (110V/220V AC) и постоянного (48V DC) токов. Режимы резервирования N+N и N+M.



Управление

Управление элементами шасси осуществляется посредством Device Management Module (MM910s), которых для отказоустойчивости устанавливается два.  Поддерживается remote KVM, virtual media, SOL, remote control, hardware monitoring, intelligent power supply, historical power consumption, а так же протоколы SNMP и IPMI.



Huawei E9000 Converged Infrastructure Blade Server Chassis Device Management Module







Ввод/вывод

Отсеков для I/O Moduleй  имеется 4 (четыре), ставятся они парами для отказоустойчивости. На момент написания обзора поддерживаются следующие.

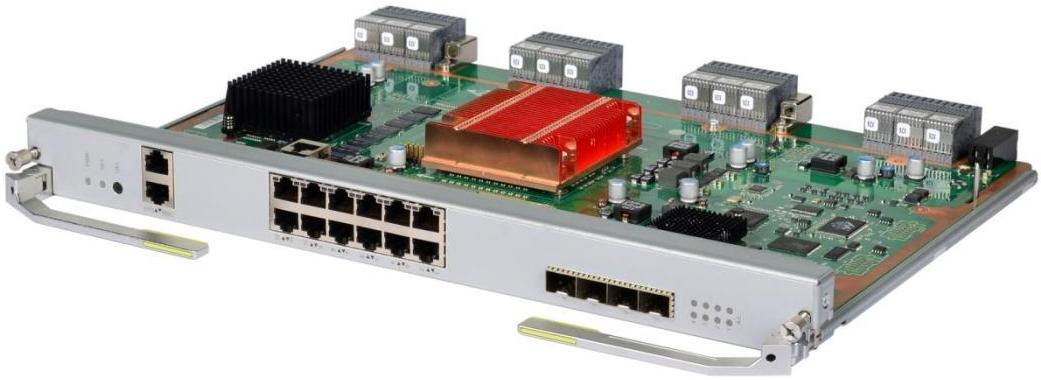

CX110 GE Switch Module

  • L2/L3/stacking/TRILL/VRRP/IPv6
  • 12 x GE 1000Base-T + 4 x 10GE SFP+ uplink ports
  • 32 x GE downlink ports (2 GE ports до каждого half-width slot)

Huawei E9000 CX110 GE Switch Module



CX111 GE switch module

  • L2/L3/stacking/VRRP/IPv6
  • 12 x GE 1000Base-T + 4 x 10GE SFP+ uplink ports
  • 32 x GE downlink ports (2 GE ports до каждого half-width slot)

Huawei E9000 CX111 GE Switch Module



CX116 GE Pass Through Module

  •  32 pass-through 1000Base-T uplink ports
  • 32 x GE downlink ports (2 GE ports до каждого half-width slot)

Huawei E9000 CX116 GE Pass Through Module



CX210 8G FC switch module

  • 8 x 8G FC uplink
  • 16 x 8G FC downlink

Huawei E9000 CX210 8G FC switch module



CX220 16G FC Switch Module

  • 8 x 16G FC uplink
  • 16 x 16G FC downlink

Huawei E9000 CX220 16G FC Switch Module



CX310 10 GE switch module

  • L2/L3/stacking/FSB/TRILL/VRRP/IPv6
  • 16 x 10 GE  SFP+ uplink
  • 32 x 10 GE downlink

Huawei E9000 CX310 10GE Converged Switch



CX311 10 GE/FCoE converged switch module

  • L2/L3/stacking/FSB/TRILL/VRRP/IPv6
  • 8 x 8G FC uplink + 16 x 10 GE  SFP+
  • 32 x 10 GE downlink

Huawei E9000 CX311 10GE FCOE Converged Switch Module



CX312 10GE Converged Switch Module

  • L2/L3//stacking/FSB/TRILL/DCB
  • 24 x 10 GE  SFP+ uplink
  • 32 x 10 GE downlink

Huawei E9000 CX312 10GE Converged Switch Module



CX317 10 GE pass through module

  • 32 x 10 GE SFP+ uplink
  • 32 x 10 GE downlink

Huawei E9000 CX317 10 GE pass through module



CX318 10 GE pass through module

  • 32 x 10 GE SFP+ uplink
  • 32 x 10 GE downlink

Huawei E9000 CX318 10 GE pass through module



CX320 10GE/40GE/FCoE/FC switch module

  • L2/L3/SmartLink/Monitor Link/BFD/VRRP/SmartChannel/FSB/FCF/NPV/Openflow1.3/VXLAN
  • 8 x 10GE + 2 x 40GE uplink + до 8 x 10GE/8G FC портов через flexible interface card
  • 32 x 10GE downlink

Huawei E9000 CX320 10GE 40GE FCoE FC switch module



CX610 InfiniBand switch module

  • 18 x QDR QSFP/FDR QSFP+ uplink ports
  • 16 x 4X QDR/4X FDR downlink ports (one 4X QDR/4X FDR for each half-width slot)
  • Supports QDR/FDR autonegotiation

Huawei E9000 CX610 InfiniBand switch module



CX611 InfiniBand switch module

  • QDR 40 Gbit/s, FDR 56 Gbit/s
  • 18 x QDR/FDR uplink
  • 16 x QDR/FDR downlink

Huawei E9000 CX611 InfiniBand switch module

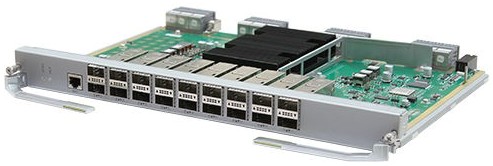

CX620/CX621 InfiniBand EDR switch module

  • 18 EDR InfiniBand uplink
  • 16 EDR InfiniBand downlink

Huawei E9000 CX620 CX621 InfiniBand EDR switch module



CX710 40 GE switch module

  • L2: VLAN/MSTP/LACP/TRILL/Stack/IGMP/Smart Link/Monitor Link
  • L3: RIP/OSPF/ISIS/BGP/VRRP/BFD/PIM/IPV6
  • QoS: DCBX/PFC/ETS/ACL/CAR/DiffServ
  • Security: IPSG/MFF/FSB/DAI/DHCP Snooping/sFlow/Netstream
  • 8 x 40 GE uplink
  • 16 x 40 GE downlink

Huawei E9000 CX710 40 GE switch module



CX820-100G OPA switch module

  • Intel Omni-Path Fabric link
  • 20 x 100G OPA QSFP+ uplink
  • 16 x 100G OPA downlink



CX911 Multi-Plane Switch Module

  • L2/L3/stacking/FSB/TRILL/VRRP/IPv6
  • 4 x GE + 16 x 10GE + 8 x 8G FC uplink ports
  • 16 x GE + 32 x 10GE + 16 x 8G FC/FCoE downlink ports

Huawei E9000 CX911 Multi-Plane Switch Module



CX912 multi-plane switch module

  • L2/L3/stacking/FSB/TRILL/VRRP/IPv6
  • 16 x 10 GE + 8 x 8G FC uplink
  • 32 x 10 GE + 16 x 8G FC downlink

Huawei E9000 CX912 Multi-Plane Switch Module



CX915 multi-plane switch module

  • L2/L3/stacking/FSB/TRILL/VRRP/IPv6
  • 4 x 10 GE + 12 x GE + 8 x 8G FC uplink
  • 32 x GE + 16 x 8G FC downlink

Huawei E9000 CX915 Multi-Plane Switch Module



CX916-10GE/FC multi-plane switch module

  • L2/L3/SmartLink/Monitor Link/BFD/VRRP/Openflow1.4/VXLAN
  • 8 x 10GE/25GE SFP+ 2 x 40GE QSFP+ 8 x 16G FC uplink + 1 flexible interface card (опция)
  • 32 x 10GE and 16 x 16G FC downlink

Huawei E9000 CX916 10GE FC multi-plane switch module



Huawei E9000 Chassis предоставляет конвергентную инфраструктуру для компактного размещения вычислительных узлов в форм-факторе Blade Server. Если есть мысли по построению подобной платформы — обращайтесь!
