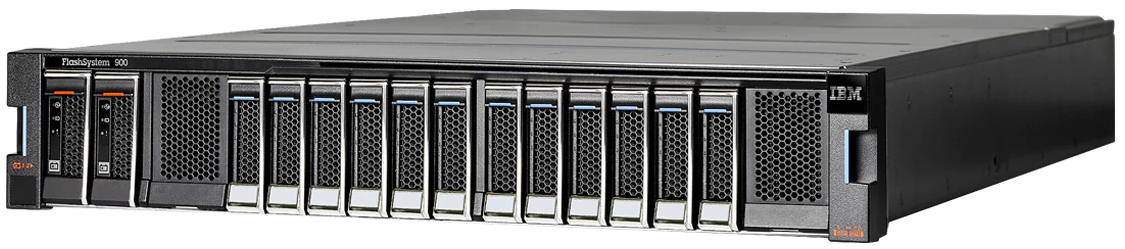

IBM FlashSystem 900



Аппаратная платформа

IBM FlashSystem 900 на данный момент имеет четыре модели: 9840-AE2, 9840-AE3, 9843-AE2, 9843-AE3. Системы, начиняющиеся на «9840» имеют стандартно 1 год гарантии, «9843» — три.

IBM FlashSystem 900 Interior



«AE2» имеет емкость MicroLatency Flash Modules — 1,2; 2,9 и 5,7 TB; «AE3» — 3,6; 8.5 и 18 TB. Еще одним принципиальным отличием является тип носителей. «AE2» использует Flash MLC; «AE3» — 3D TLC. Суммарно различия между моделями представим таблицей ниже.

IBM FlashSystem 900 AE2 AE3 Differences



FlashSystem 900 имеет высоту 2U и предназначен для монтажа в стандартные серверные стойки. Спереди находятся отсеки для MicroLatency Flash Modulей и два батарейных.

IBM FlashSystem 900 Front



Сзади размещаются блоки электропитания, вентиляторы, Interface Card и Management Modules (RAID modules).

IBM FlashSystem 900 Rear



Физически карты ввода/вывода, вентиляторы и модули управления делятся поровну между двумя сущностями, именуемыми Canister, которые организуют логический отказоустойчивый кластер.



IBM FlashSystem 900 Canister

Interface Card поддерживается до 4-х на систему и на данный момент их 5-ть видов:

  • 4-ports 8Gb Fibre Channel
  • 2-ports 16Gb Fibre Channel (физически портов 4, но активны только 2 слева)
  • 4-ports 10Gb FCoE
  • 4-ports 10Gb iSCSI
  • 2-ports 40Gb InfiniBand

Все карты ввода/вывода в пределах массива должны быть одинаковыми.



Программное обеспечение

Обзор в данной секции будет не совсем стандартным, ибо в плане софтверных опций FlashSystem 900 умеет лишь выдавать наружу логические диски с определенным уровнем отказоустойчивости. Но вот отказоустойчивость внутри массива — вещь весьма интересная. IBM называет это Two-dimensional (2D) Flash RAID. Представляет это из себя «перекрестный» RAID, когда из микросхем внутри MicroLatency Flash Modulей формируется Variable Stripe RAID и далее сами Flash Modulи собраны в RAID 5.



IBM FlashSystem 900 2D Flash RAID



Variable Stripe RAID — это ни что иное, как RAID 5 из чипов MicroLatency Flash Modulей.

Резюме. IBM FlashSystem 900 представляет из себя  флэш массив, способный обеспечить минимальные задержки при обращении к дисковой подсистеме с большим количеством IOPS. Обратной стороной данного свойства является фактически отсутствие программных опций для работы с данными. В случае необходимости софтверной оболочки необходимо посмотреть в сторону IBM FlashSystem V9000A9000 или A9000R, частью которых 900-я система является. В любом случае — обращайтесь к нам за конфигурацией и ценами!
