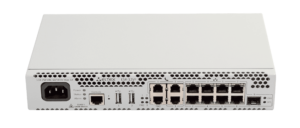

Сервисный маршрутизатор ESR-12VF предназначен для использования в корпоративных сетях связи для подключения небольших и средних офисов компаний.  Устройство поддерживает расширенные функции маршрутизации, функции организации территориально-распределенных сетей и функции обеспечения сетевой безопасности.

Технические характеристики

Пакетный процессор Broadcom NS+ (BCM58625)

Интерфейсы

• 8хEthernet 10/100/1000BASE-T
• 1xEthernet 1000BASE-X SFP
• 1xConsole (RJ-45)
• 3xFXS
• 1xFXO
• 2хUSB 2.0

Подключаемые интерфейсы

• USB 3G/4G/LTE модем
• E1 TopGate SFP

Производительность

Системные характеристики

• Количество VPN-туннелей — 10
• Статические маршруты — 1k
• Количество конкурентных сессий — 4k
• Поддержка VLAN — до 4k активных VLAN в соответствии с 802.1Q
• Количество маршрутов BGP — 1M
• Количество маршрутов OSPF — 30k
• Количество маршрутов RIP — 10k
• Таблица MAC-адресов — 2k записей на бридж
• Размер базы FIB — 1M
• VRF — 32

Клиенты Remote Access VPN

• PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH

Сервер Remote Access VPN

• L2TP/PPTP/OpenVPN/IPsec XAUTH

Site-to-site VPN

• IPSec: режимы «policy-based» и «route-based»
• DMVPN
• Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
• Аутентификация сообщений IKE MD5, SHA-1, SHA-2

Туннелирование

• IPoGRE, EoGRE
• IPIP
• L2TPv3
• LT (inter VRF routing)

Функции L2

• Коммутация пакетов (bridging)
• Агрегация интерфейсов LAG/LACP (802.3ad)
• Поддержка VLAN (802.1Q)
• Логические интерфейсы
• LLDP, LLDP MED
• VLAN на основе MAC

Функции L3 (IPv4/IPv6)

• Трансляция адресов NAT, Static NAT, ALG
• Статические маршруты
• Динамические протоколы маршрутизации RIPv2, OSPFv2/v3, IS-IS, BGP
• Фильтрация маршрутов (prefix list)
• VRF
• Policy Based Routing (PBR)
• BFD для BGP, OSPF, статических маршрутов

BRAS (IPoE)¹

• Терминация пользователей
• Белые/черные списки URL
• Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
• HTTP/HTTPS Proxy
• HTTP/HTTPS Redirect
• Аккаунтинг сессий по протоколу Netflow
• Взаимодействие с серверами ААА, PCRF
• Управление полосой пропускания по офисам и SSID, сессиям пользователей
• Аутентификация пользователей по MAC- или IP-адресам

Функции сетевой защиты

• Система обнаружения и предотвращения вторжений (IPS/IDS)¹
• Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента — наборы правил, предоставляемые Kaspersky SafeStream Ii¹
• Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
• Zone-based Firewall
• Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям
• Поддержка списков контроля доступа на базе L2/L3/L4 полей
• Защита от DoS/DDoS атак и оповещение об атаках
• Логирование событий атак, событий срабатывания правил

Качество обслуживания (QoS)

• До 8-ми приоритетных очередей на порт
• L2 и L3 приоритизация трафика (802.1p, DSCP, IP Precedence)
• Предотвращение перегрузки очередей RED, GRED
• Назначение приоритетов по портам, по VLAN
• Средства перемаркирования приоритетов
• Применение политик (policy-map)
• Управление полосой пропускания (shaping)
• Иерархический QоS
• Маркировка сессий

Управление IP-адресацией (IPv4/IPv6)

• Статические IP-адреса
• DHCP-клиент
• DHCP Relay Option 82
• Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
• DNS resolver
• IP unnumbered

Средства обеспечения надежности сети

• VRRP v2,v3
• Tracking на основании VRRP или SLA теста
  • Управление параметрами VRRP
  • Управление параметрами PBR
  • Управление административным статусом интерфейса
  • Активация и деактивация статического маршрута
  • Управление атрибутом AS-PATH и preference в route-map
• Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
• Резервирование сессий firewall

Мониторинг и управление

• Поддержка стандартных и расширенных SNMP MIB, RMONv1
• Встроенный Zabbix agent
• Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
• Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
• Интерфейсы управления CLI
• Поддержка Syslog
• Монитор использования системных ресурсов
• Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
• Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
• Поддержка NTP
• Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
• Локальное управление через консольный порт RS-232 (RJ-45)
• Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
• Вывод информации по сервисам/процессам
• Локальное/удаленное сохранение конфигураций
  маршрутизатора

Функции контроля SLA

• Eltex SLA
• Оценка параметров каналов связи:
  • Delay (one-way/two-way)
  • Jitter (one-way/two-way)
  • Packet loss (one-way/two-way)
  • Коэффициент ошибок в пакета
  • Нарушение последовательности доставки пакетов
• Wellink SLA (wiSLA)¹

MPLS

• Поддержка протокола LDP
• Поддержка L2VPN VPWS
• Поддержка L2VPN VPLS Martini Mode
• Поддержка L2VPN VPLS Kompella Mode
• Поддержка L3VPN MP-BGP

Протоколы VoIP

• SIP

Голосовые кодеки

• G.711 a-law, µ-law
• G.723.1
• G.729 (A/B)

 Передача факса

• T.38 UDP Real-Time Fax
• a-law, µ-law G.711 pass-through

Голосовые стандарты

• VAD (детектор активности речи)
• CNG (генерация комфортного шума)
• AEC (эхо компенсация, рекомендации G.165, G.168)

DTMF

• DTMF Обнаружение и генерирование сигналов
• Передача методами INBAND, RFC 2833, SIP INFO

Типы подключений

• Статический IP-адрес
• DHCP-клиент

Дополнительные виды обслуживания

• Удержание вызова (CallHold)
• Передача вызова (CallTransfer)
• Уведомление о поступлении нового вызова (CallWaiting)
• Переадресация по занятости (CFB)
• Переадресация по неответу (CFNR)
• Безусловная переадресация (CFU)
• Caller ID
• Запрет выдачи Caller ID (CLIR)
• Горячая/теплая линия (Hotline/Warmline)
• Групповой вызов (CallGroup)
• Трехсторонняя конференция (3-Way conference)

Возможности VoIP

• Внутренняя коммутация соединений
• Работа без SIP-сервера
• Гибкий план нумерации
• Профили настроек для портов
• Применение настроек без перезагрузки
• Поддержка IMS (3GPP TS 24.623) для управления услугами Hold, CW, 3Way-conference, Hotline

Физические характеристики и условия окружающей среды

• Максимальная потребляемая мощность: 22 Вт
• Питание: 100-264В AC, 50–60 Гц
• Интервал рабочих температур: от 0 до +40°С
• Интервал температуры хранения от -40 до +70°С
• Относительная влажность при эксплуатации: не более 80%
• Относительная влажность при хранении: от 10% до 95%
• Габаритные размеры (ШхВxГ, мм): 267х43,6х160,5
• Вес: 1 кг
• Срок службы: не менее 15 лет

Набор функций соответствует версии ПО 1.14.5
¹ Активизируется лицензией
