Аппаратная платформа

IBM FlashSystem V9000 представляет из себя ни что иное, как SAN Volume Controller (SVC) + FlashSystem 900 в качестве дисковой подсистемы. Так же имеется возможность подключения собственных дисковых полок.

Модельный ряд на момент написания обзора состоит из шести модификаций: 9846-AC3, 9846-AE2, 9846-AE3, 9848-AC3, 9848-AE2, 9848-AE3. Системы «9846» имеют стандартно 1 год гарантии, «9848» — три. «AC3» имеет в составе пару Control Enclosure для целей апгрейда существующих конфигураций. «AE2» идет в составе с FlashSystem 900 модели «AE2», соответственно «AE3» комплектуется FlashSystem 900 «AE3».

9846/9848 AC3 — это сервер x86 высотой 2U, предназначенный для установки в стандартные серверные стойки. Спереди размещаются пара Battery backup unit и два загрузочных SSD, находящихся в RAID 1 (mirrored).

Вычислительную мощность обеспечивают два процессора Intel Xeon E5 v4 Series 8-core 3.2 GHz и 64 GB RAM (расширяется до 256-ти).

В плане портов ввода/вывода ситуация выглядит следующим образом. Стандартно идут:

• 3 (три) порта 10 Gb Ethernet (iSCSI)
• Technician port

Опционально устанавливаются:

• 16Gb FC 4 Port adapter — от 2-х до 4-х
• 10 Gb Ethernet adapter card — не более 1 шт.
• 25 Gb Ethernet adapter — не более 2-х
• SAS Expansion Enclosure Attach Card
• Compression Accelerator Card

Слотов PCI-E, если смотреть на вид сзади, 8-мь.

Принцип распределения карт представим таблицей ниже.

Теперь о масштабируемости в плане дисковой подсистемы.

Направление первое — собственные полки расширения:

• Expansion enclosure model 12F — 2U,  12-ть NL-SAS HDDs, до 20-ти  (240 NL-SAS HDDs) на building block

• Expansion enclosure model 24F — 2U,  24 SSD, до 20-ти (480 SSDs) на building block

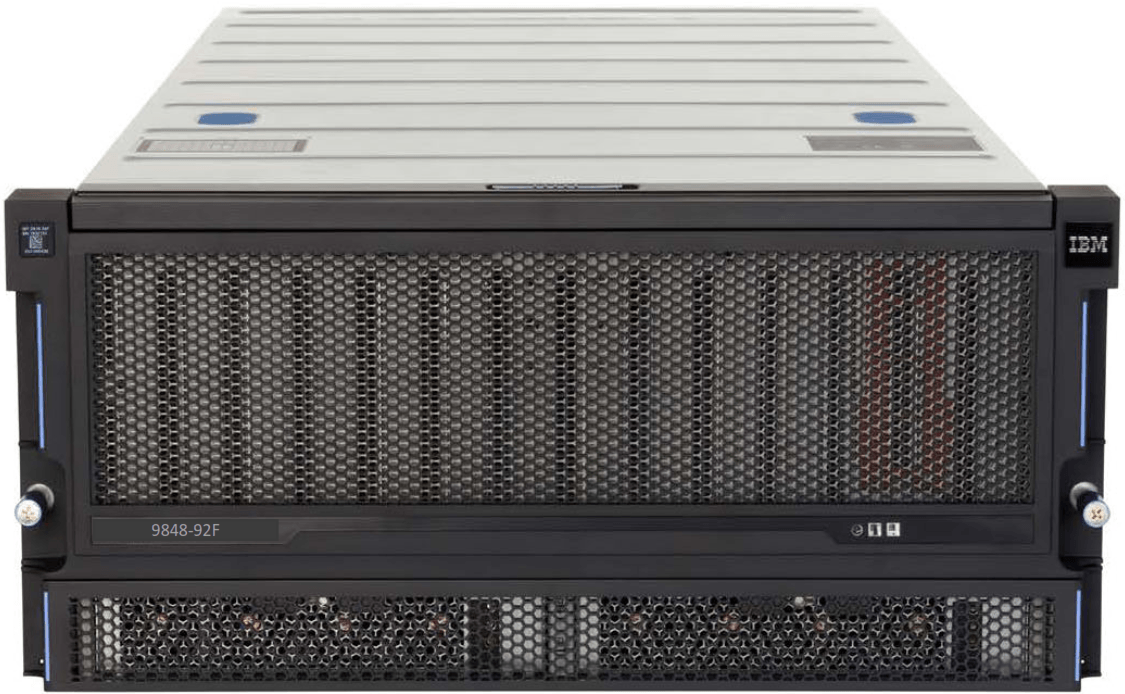

• Expansion enclosure model 92F — 5U,  92 (3.5-inch NL-SAS HDDs или 2.5-inch SSDs), до 8-ми (736 дисков) на building block

Направление второе — дополнительные FlashSystem 900 (до 4-х на building block), подключаются через SAN коммутаторы.  Суммарно один узел V9000 поддерживает.

FlashSystem 900 в рамках этого обзора рассматривать не станем, так как на нашем сайте имеется отдельная страница, посвященная указанному продукту.

Направление третье — кластеризация. В максимальной конфигурации — до 8-ми AE expansions; до 4-х AC3 пар.

Программное обеспечение

Поскольку FlashSystem V9000 построен на базе SAN Volume Controller, то и софтверные возможности находятся в плоскости IBM Spectrum Virtualize:

• Software Redundant Array of Independent DisksRAID (0/1/5/6/10 with global spares and rebalancing)
• Thin provisioning
• Volume mirroring
• Read/write cache
• Automatic pool balancing
• Embedded management and service graphical user interfaces (GUIs), Storage Networking Industry Association (SNIA) Storage Management Initiative Specification (SMI-S)-compliant Common Information Model (CIM) Object Manager (CIMOM)
• Management command-line interface (CLI) over Secure Shell (SSH)
• Environmental statistics reporting for Energy Star compliance
• HyperSwap
• Easy Tier
• FlashCopy
• Remote Copy
• Real-time Compression (RtC)

Spectrum Virtualize использует так же Storwize и здесь хотелось бы отметить различия в лицензировании.

• SAN Volume Controller лицензируется на объем, Storwize — по дисковым полкам
• лицензии Storwizа «привязаны» к «железу», у SAN Volume Controller — к клиенту, что позволяет передавать их в случаях апгрейда

И на этом обзор IBM FlashSystem V9000 будем завершать. Если потребность в подобном решении имеется — обращайтесь!
